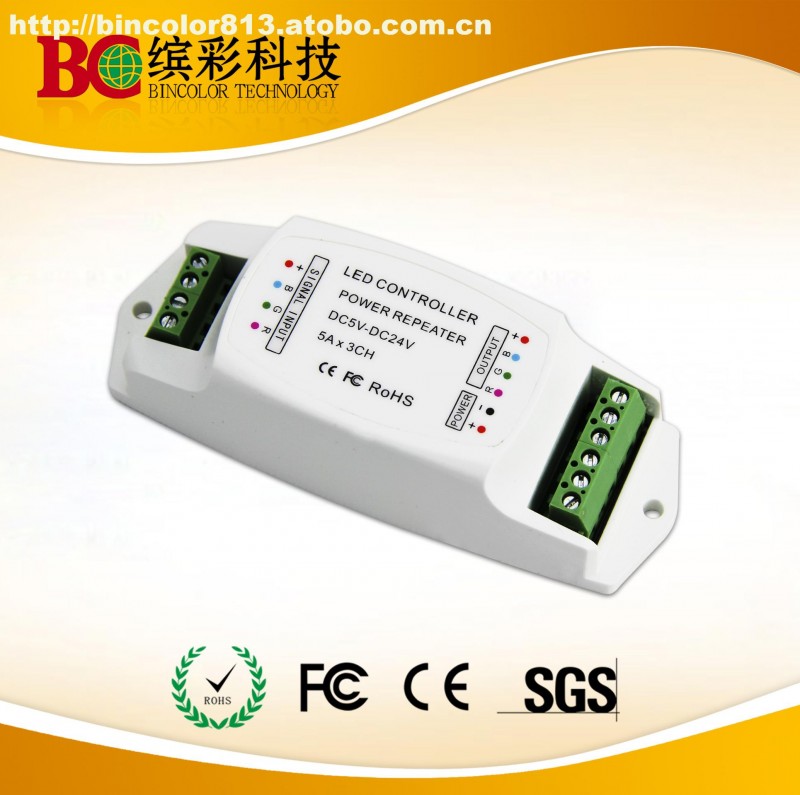

产品名称：珠海缤彩BC-960|恒压LED功率扩展器|LED灯条功率扩展器
产品介绍

LED功率扩展器适用于PWM控制的LED控制器，调光器的功率放大，每增加一个扩展器就可以多连接一倍至三倍的LED灯数量，理论上可以连接无限个功率扩展器。 功率扩展器有恒压和恒流的型号，可以混合连接，方便不同电压、大功率和小功率的LED灯具统一控制。不论是我司产品或者其他公司的产品，只要是PWM控制，电压合适，都可以使用此系列功率扩展器。

功能与特点：
1.三通道RGB输出，5A/CH,共15A;8A/CH，共24A。
2.接受PWM控制信号。
3.理论上可连接无限个功率放大器，无限放大功率。
4.控制器和放大器之间距离可达500米。

性能参数：
型号
BC-960-5A
BC-960-8A
输入电源
DC12V-DC24V
DC12V-DC24V
最大负载电流
5A/路×3
8A/路×3
输出信号
恒压PWM
恒压PWM
输出最大功率：
180W(12V)360W(24V)
288W(12V)580W(24V)
产品尺寸：
L125×W45×H36(mm)
L165xW56xH36 (mm)
包装尺寸：
L130×W47×H42(mm)
L170xW77xH45 (mm)
产品重量
105g
150g

性能参数：
型号
BC-960-10A
输入电源
DC12V-DC24V
最大负载电流
10A/路×1
输出信号
恒压PWM
输出最大功率
120W(12V)240W(24V)
产品尺寸
L125×W45×H36(mm)
包装尺寸
L130×W47×H42(mm)
产品重量
85g



使用及保养

安全使用注意事项  :
1、  为保证安全及产品正常使用，使用前请仔细阅读使用说明书。
2、  安装时尽量避免在雷区、强磁场和高压的区域。
3、  确保接线正确牢固，以免短路损坏部件和触发火灾事故。
4、  请将控制器安装在通风良好的地方，以保证环境温度适宜。
5、  控制器一定要配套直流恒压开关电源，通电前请检查输入供电电源是否符合产品要求，电源输出电压是否和产品一致。
6、  禁止带电接线，检查确认接线正确后，检查无短路，再通电！
7、  发生故障时请勿私自维修，如有疑问，请联系供应商。
