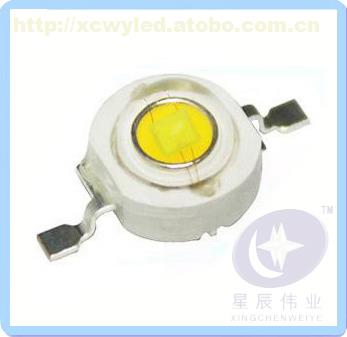

产品名称：LED灯珠
产品特点
电光转换效率高、响应速度快(少于100纳秒)；
柔性化好、色彩纯厚、出光自然均匀、无频闪；
卓越的抗静电能力；
可见光无紫外线和红外线辐射、不含铅汞等污染元素；
低光衰、长寿命(高达50,000小时)；
耐冲击、抗震力强、低压操作；
可提供白光、红光、红外光、黄光、绿光、蓝光、紫光及全彩RGB；
采用国际正品芯片，硅胶封装，已通过CE、RoHS认证。

应用领域
室内外照明；
景观亮化；
装饰、娱乐灯光；
车用光源；
电视 监视器背光源 道路交通讯号显示光源；
便携式手电筒。
外形尺寸

注释：
所有尺寸单位为毫米，未注明公差的尺寸仅提供参考；
尺寸图上的“+”和“-”分别表示电正极和电负极。
光电参数
白光（型号:XC-3W-C）
1．典型参数（IF=700mA, TA= 25℃）
参数
符号
数值
单位
最小
标准
最大
光通量
ΦV
180
190
200
lm
色 温
CCT
2800
6000
25000
K
显色指数
Ra
65
70
85
-
正向压降
VF
3.4
3.6
3.8
V
视 角
2Θ1/2
140
deg.
光 衰
-
＜3%/3000
H
热阻抗
RJ-B
10
℃/W
电路结构
-
1/1
s/p

2.最大绝对参数
参数
符号
数值
单位
正向电流
IF
700
mA
消耗功率
PD
3.4
W
结合点温度
TJ
125
℃
操作温度
Topr
-30~85
℃
储存温度
Tstg
-40~100
℃
抗静电能力
VESD
1000
V HBM
注释：
以上数据均为积分球系统测试；
流明值量测公差±15；
相关色温量测公差±5；
正向压降量测公差±0.05V；
星型基板方式量测结合点到基板的热阻抗；
对于发光二极管（LED）系列不允许在没有加载基板的条件下核定电流操作超过5秒。
注意事项

1)在本系列产品允许条件下使用，星辰伟业光电不会对因在其规定的规格范围外的条件下使用而造成的困扰负责；
2)已拆封的产品，请尽快使用，否则会导致管脚氧化；
3)使用蓝、绿、白光时，请做好防静电措施；
4)焊接温度在摄氏260℃以下作业，时间请勿超过6秒，焊接点至少离胶体2mm 距离；
5)焊接后，在胶体尚未恢复至室温前，请避免撞击或震动。高温时，切勿切管脚，可能会造成产品有不良现象；
6)在电路设计上，建议以定电流设计；若以定电压设计，请考虑LED不同驱动电压分布可能造成的影响；
7)本规格书中所述之LED仅适用于普通的电子设备装置（例如办公设备、通讯设备、量测设备及家居用品）。当所购LED因为要应用在特殊设备上故对LED品质及可靠性有特别的要求时，尤其当是应用在一些若因为LED的损坏或故障会直接影响人的生命或健康的设备上时（例如医疗设备、航空宇宙、汽车、交通控制装置、生命支持系统及安全装置），请务必提前向星辰伟业光电的销售人员咨询清楚；
8)本规格书中的所有内容如有变更恕不另行通知；
9)星辰伟业光电持有本规格书中的所有内容的最终解释权。
