新加坡团队研发出超薄LED，有助未来通讯技术

新加坡国立大学科学家研发出节能的超薄发光二极管（Llight Emitting Diode，LED），有望应用于下一代通讯技术。

对讯息处理技术而言，将电讯号（Electrical）完整地转换成光讯号（Optical Signals）相当重要，若欲传输大量讯息则需将节能、高速的LED整合在芯片上。

由于二维结构的类石墨烯（Graphene-like）只有碳原子厚度、具有明确发光性质而且能够放置于微芯片上，成为近年来相当受欢迎的半导体材料。目前已有研究团队利用类石墨烯材料制作出 LED，然而电转光效应仅有部分电流会转换成光，大部分则转换为热能消散，要实现 LED 的高效率仍是一大挑战。

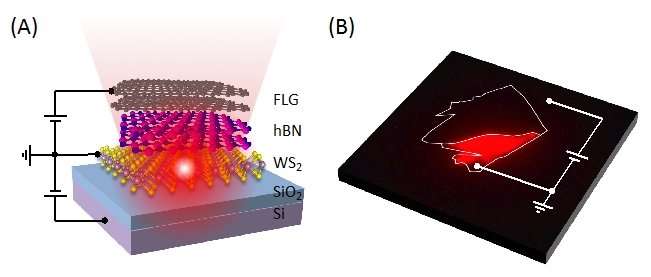

新加坡国立大学物理与化学系教授Goki Eda带领研究团队成功研发出一款高效能超薄型LED，其仅包含几层碳原子，可有效减少LED在电转光效应损失的能量。研究小组发现，透过防止电流从发光层（Emissive Layer，EML）泄漏至金属电极（metal Electrodes）可以显著降低能量损失。

研究显示，几奈米厚的绝缘层就可以抑制电流泄漏，不需要额外增加电阻。团队透过使用极薄的绝缘体，大幅减少触发LED光所需的电流，比二维半导体LED减少10,000倍的电流。

Eda教授表示，“由于我们设计确保浪费最少的电力，设备可以在极低的电流下运作，这技术对未来的通讯技术会有很大的影响。”( 文：LEDinside Annie)
