ZHAGA联盟公布Zhaga新接口规范规格书11

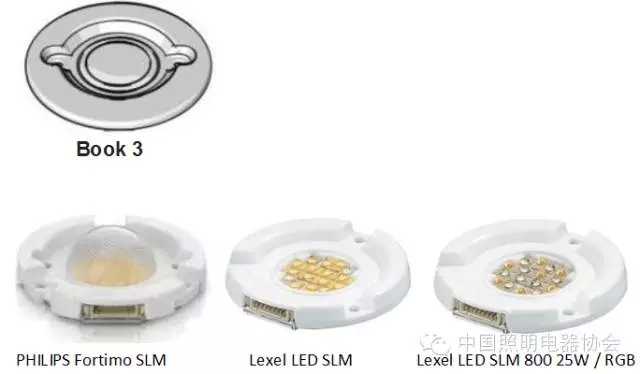

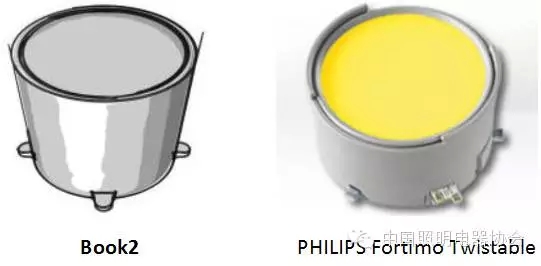

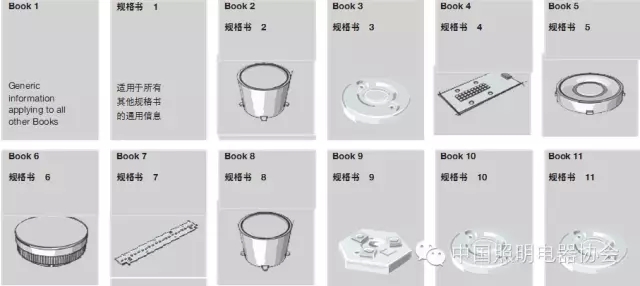

　　近日，ZHAGA联盟公布了Zhaga 接口規范規格书11，其定义了采用分离式 LED 驱动器（电子控制装置），包含非插座式圆形 LED 模块的 LED 光引擎 (LLE) 的接口。   　　Zhaga是新一代LED光引擎介面的規范，由全球照明大厂合作組成的 Zhaga联盟所发起，推动LED介面的标准化，有助于LED照明产品的普及。ZHAGA产品接口包括：1.机械接口=物理尺寸 2.电气接口=电气参數额定值 3.散热接口=散热規范 4.光学接口=灯输出的光电参數 5.控制接口=开关或者调光功能，不同厂家的灯具可以使用同一个国家的光源，反之也可以。LED光源互换可以很大程度上降低企业的成本。   　　ZHAGA并没有指定LED光源的性能、质量、設計或者安規方面要求。因为，這些特性是每一个LED光源制造商针对产品設計的，主要取决于特定的技术选择和产品市场定位，這些与产品之间能否互换没有关系。   　　Zhaga 国际联盟致力于制订接口規范（又称为“規格书”）。每部規格书定义了 LED 光引擎和灯具之间的机械、散热、电气、光学和控制接口。Zhaga 將 LED 光引擎定义为一个或多个 LED 模块与 LED 驱动器（电子控制装置）的組合。关于ZHAGA产品規范架构，目前已经出了11种接口技术規范书，分别是： 　　Zhaga 接口規范規格书1   　　对各个 Zhaga 接口規范中均涉及的内容进行定义，例如：   　　一般定义   　　分离式 LED 驱动器（电子控制装置）的机械接口   　　散热接口的一般要求   　　Zhaga 接口規范規格书 1 的独特之处在于其没有定义 LED 光源和 LED 灯具之间的接口。   　　規格书 1 中包含的信息被所有其他 Zhaga 規格书频繁引用。   　　Zhaga 接口規范規格书2   　　定义了采用集成式 LED 驱动器（电子控制装置）的插座式圆形LED 光引擎 (LLE) 的接口。   　　這款 LED 光引擎呈圆鼓形狀，最大直径 70.2 mm，高 45 mm。它采用典型 59 mm 直径的圆形出光面及 PHJ65d 基座。   　　規格书 2 与規格书 8 相似，不同之处在于規格书 2 中描述的 LED 光引擎的直径较小。   　　規格书 2 中的 LED 光引擎主要（但不限于）用于 LED 筒灯。 　　Zhaga 接口規范規格书 3   　　定义了采用分离式 LED 驱动器（电子控制装置），包含非插座式圆形LED 模块的 LED 光引擎 (LLE) 的接口。   　　規格书 3 中根据不同圆形出光面的直径尺寸， 定义了 4 种 LED 光引擎：   　　規格书 3 中总共有 4 种 LED 光引擎类别，其由圆形出光面 (LES) 的直径定义：   　　9 mm   　　13.5 mm   　　19 mm   　　23 mm   　　規格书 3 中的 LED 光引擎适用于 LED，以及其他需使用小型圆形光源的应用。 　　Zhaga 接口規范規格书 4   　　定义了采用分离式 LED 驱动器（电子控制装置），包含非插座式矩形LED 模块的高照度 LED 光引擎 (LLE) 的接口。   　　規格书 4 中根据矩形出光面的不同尺寸，定义了 3 种 LED 光引擎：   　　30mm x 7.5mm   　　42mm x 10.5mm   　　60mm x 15.0mm   　　規格书 4 中的 LED 光引擎适用于需要高照度 光源的应用，如街道照明和工业高顶棚等照明应用。   　　Zhaga 接口規范規格书 5   　　定义了采用分离式 LED 驱动器（电子控制装置），包含插座式圆形LED 模块的 LED 光引擎 (LLE) 的接口。   　　規格书 5 中的圆形 LED 模块的最大直径为 70 mm，高度为 21 mm。規格书5 允许使用宽度最大为 180 mm，高度最大为 180 mm的 光学配件。   　　規格书 5 中 LED 模块的典型出光面 (LES) 直径范围为 13.5 mm 至 26 mm。   　　規格书 5 中的 LED 光引擎主要用于筒灯或射灯。 　　Zhaga 接口規范規格书6   　　定义了采用集成式 LED 驱动器（电子控制装置）的插座式圆形LED 光引擎 (LLE) 的接口。   　　该 LED 光引擎的标称尺寸为 90 mm 直径和 42 mm 高度，还具有 GH76p 基座。   　　規格书 6 中的插座式 LED 光引擎可插入直径不超过 LED 光引擎本身直径的槽中。這样便可实現紧凑的灯具設計。   　　規格书 6 中的 LED 光引擎适用于筒灯、吊灯灯具、壁挂式和嵌入式灯具。 　　Zhaga 接口規范規格书 7   　　定义了采用分离式  LED 驱动器（电子控制装置），包含一个或多个非插座式矩形 LED 模块的 LED 光引擎(LLE) 的接口。   　　規格书 7 中根据不同的 LED 模块尺寸，定义了 7 种 LED 光引擎：   　　L6W6 - 長 60 mm x 宽 60 mm   　　L28W2 　　L28W4
    L28W6     L28W28     L56W2      L56W4   　　規格书 7 中的 LED 光引擎主要用于室内照明应用。   　　Zhaga 接口規范規格书8   　　定义了采用集成式 LED 驱动器（电子控制装置）的插座式圆形LED 光引擎 (LLE) 的接口。   　　這款 LED 光引擎呈圆鼓形狀，最大直径 95 mm，高 45 mm。它采用 59 mm 至71 mm 直径的圆形出光面 (LES) 及 PHJ85d 基座。   　　規格书 8 与規格书 2 相似，不同之处在于規格书 8 中描述的 LED 光引擎的直径较大。   　　規格书 8 中的 LED 光引擎主要（但不限于）用于 LED 筒灯。   　　Zhaga 接口規范規格书 9   　　定义了采用环形出光面 (LES) 和分离式 LED 驱动器（电子控制装置），包含非插座式 LED 模块的 LED 光引擎(LLE) 的接口。   　　该規范描述了环形出光面直径为 12 mm 或 25 mm 的中、低功率 LED 模块。   　　規格书 9 中的模块可用于消费照明应用的 LED  灯具产品中，例如小型射灯、轨道灯和其他紧凑型灯具。   　　Zhaga 接口規范規格书 10   　　定义了采用分离式 LED 驱动器（电子控制装置），包含非插座式圆形LED 模块的 LED 光引擎 (LLE) 的接口。   　　規格书 10 中的圆形 LED 模块的总直径为 75 mm，高度为 8 mm。该模块具有圆形的出光 面 (LES)，直径为 23 mm、30mm 或 40 mm。   　　規格书 10 与規格书 3 及規格书 11 相似。相比之下，規格书 10 中的 LED 模块的尺寸较大，具有较高的光输出。   　　Zhaga 接口規范規格书11   　　定义了采用分离式 LED 驱动器（电子控制装置），包含非插座式圆形LED 模块的 LED 光引擎 (LLE) 的接口。   　　規格书 11 中的 LED 模块的总直径为 35 mm， 高度为 3.5 mm。该模块具有圆形的出光面 (LES)，直径为 6 mm、9 mm或 13.5 mm。   　　規格书 11 与規格书 3 及規格书 10 相似。相比之下，規格书 11 中的 LED 模块的尺寸较小，具有较低的光输出。

　　               点击下载“最新Zhaga新接口規范規格书11（全）.pdf ”。
