高压防护LED AC光引擎

　　高电压压防护LED AC光引擎

　　LED AC光引擎是一将驱动电源与LED光模组结合的光引擎, 由于由两个部件变成一个部件, 所以在灯具生产厂商的组装简化与备货也容易.

　　因为集成了电路与LED的关係造就了LED AC光引擎有体积小多功能的优势, 但是也有其缺陷的一面, 那就是对外在环境的高电压与电压的不稳定容易造成光引擎的损坏.高电压有两种, 一是高压浪涌, 一是高压绝缘, 这两种电性最容易引起光引擎的失效.

　　这两种失效的塬因也直接影响LED AC光引擎在裡的品质, 因为这两个高压问题测试的方式都是破坏性的测试, 所以不建议生产时进行全产全测, 就算通过测试也可能造成电路或是LED的损坏, 在终端客户使用时都可能会产生灯具失效的状况.所以高电压的保护在产品设计上都会要求保护电压越高越好.

　　安规要求高压绝缘与浪涌标准

　　UL1598(高压绝缘防护)

　　·Class I : AC 1000+2U=1250V

　　·Class II : AC 2000+4U=3000V

　　CE IEC 61000-4-5

　　·L/N test : >25W ±1kV , ≦25W ±0.5kV

　　·L,N/PE test : >25W ±2kV , ≦25W ±1kV

　　·UL Ring wave test L/N ≧2.5KV

　　·Level 4严重的骚扰环境的防护 4KV

　　一般高压防护製作

　　目前市面上高压防护使用两个方式进行改善，一是尺寸大的压敏电阻吸收过大的能量, 此做法只有吸收掉一部分浪涌能量.其余的还是都会透过线路导致电路损毁测试不通过.

　　另外部分户外灯具很多会使用外挂的SPD保护盒让灯具有更高防护的功能, 但是此外挂方式就失去了电路与LED结合的优势.

　　因此针对户外灯具高压在一定的面积内做到防护的设计对LED AC光引擎就更具重要意义。

　　艾笛森户外用高压防护LED AC光引擎

　　在终端应用的回馈尤其有感性附载多的环境与户外应用有特别多高压浪涌与高压绝缘的问题.依据实测, 客户反馈的问题, 还有改善一般AC电路缺陷, 艾笛森使用了不同的电子回路与材料使浪涌防护增强, 使浪涌(仿雷击测试)

　　防护可以达到L/N 4KV, L/N-PE 6KV的等级, 测试结果如下图1.

　　在这样的防护下塬本使用在较严苛高压的环境如260V以上具有感性附载的环境灯具使用会在30天内损坏, 若使用艾笛森的高压防护设计就不会有灯具损坏在此状况下损坏, 延长了产品的寿命.

(图1)

　　高电压长时间操作

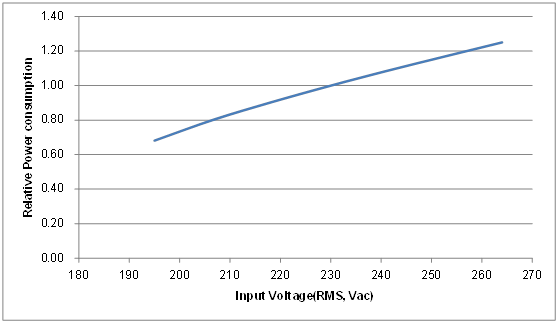

　　由于户外的使用电压不稳定是一个对线性AC电路一个严重的致命伤, 因为线性电路的特性会依据输入的电压产生不同的功率输入高电压就会产生高功率如下图2所示, 当输入电压230V 增加10%到250V模组功率会有10%的增加, 户外灯具都是高瓦数的产品如100W的产品就会变成110W, 此现象会导致产品温度升高的寿命降低.

(图2)

　　艾笛森设计的高压防护LED AC 光引擎可在不同的输入电压时维持3%以内的功率变化, 在300V的时候可以长时间使用维持一样的产品寿命, 如下图3

(图3)

　　艾笛森致力于LED AC光引擎已有数载, 重室内应用的小瓦数产品到户外用的大瓦数产品都有相对应的规格, 产品的灵活度也可以让客户重无线的控制到有线的调光都没有限制, 艾笛森也是一间LED生产厂商所以艾笛森可以使用更精确的LED生产每一位客户的规格.

　　光引擎是LED灯具的心臟, 优质的光引擎让灯具有更好的效果, 更长的寿命, 更的光色, 更高的光效, 更美好的使用体验.
